Beschrijving

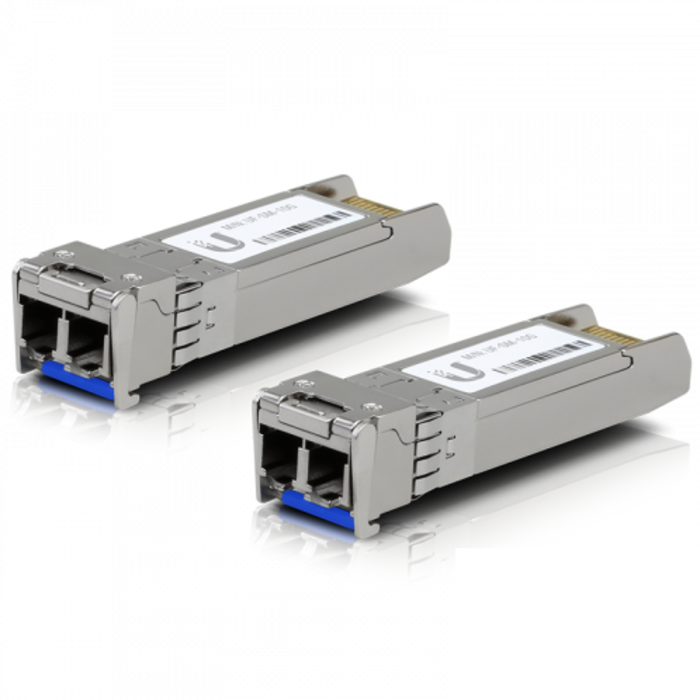

Optical Single-Mode Module 10G - SFP+ LC

Deze SFP+ transceiver module is ontworpen voor gebruik in 10 Gigabit Ethernet-netwerken. Het component zet elektrische signalen om in optische signalen en vice versa, specifiek voor transport over single-mode glasvezelkabels. De module volgt de MSA (Multi-Source Agreement) standaarden, wat zorgt voor brede compatibiliteit met switches en routers die over een SFP+ slot beschikken.

Belangrijkste Eigenschappen

De module is gericht op stabiele dataoverdracht over langere afstanden. Hieronder de kernmerken:

Snelheid: Ondersteunt dataoverdracht tot 10 Gbps (10 Gigabit).
Type vezel: Geschikt voor Single-Mode Fiber (SMF, meestal 9/125µm).
Connector: LC Duplex aansluiting.
Bereik: Ontworpen voor afstanden tot 10 kilometer (afhankelijk van kabelkwaliteit).
Form Factor: Standaard SFP+ formaat.
Hot-swappable: Te plaatsen of verwijderen zonder de switch uit te schakelen.

De constructie van deze transceiver kenmerkt zich door een volledig metalen behuizing. Dit materiaalgebruik is niet alleen voor de duurzaamheid gekozen, maar is essentieel voor de warmteafvoer en het blokkeren van elektromagnetische interferentie (EMI) in drukke serverruimtes. Aan de optische zijde bevindt zich een nauwkeurige laser, doorgaans werkend op een golflengte van 1310 nm. Deze specifieke golflengte is cruciaal voor single-mode toepassingen omdat het signaalverlies (demping) hierbij minimaal is over langere afstanden. De interface met de glasvezelkabel verloopt via een LC Duplex mechanisme, waarbij de ferrule zorgt voor een fysiek contact met de glasvezelkern van slechts 9 micron. Dit vereist een zeer hoge precisie in de fabricage om lichtverlies op het koppelvlak te voorkomen.

Waarom handig

Het gebruik van een Single-Mode 10G module is de standaardoplossing wanneer afstanden groter zijn dan wat koper (CAT6a/CAT7) of Multi-Mode glasvezel betrouwbaar kunnen overbruggen. Waar koper vaak stopt bij 100 meter en Multi-Mode bij enkele honderden meters (op 10G), overbrugt deze module eenvoudig kilometers. Dit maakt het de logische keuze voor verbindingen tussen gebouwen op een campus of voor uplinks naar een provider. Daarnaast is glasvezel ongevoelig voor elektrische storingen, wat zorgt voor een stabiele verbinding in industriële omgevingen.

Specificaties

Eigenschap	Detail
Datatransmissiesnelheid	10 Gbps
Form Factor	SFP+
Media Type	Single-Mode Fiber (SMF)
Connector Type	LC Duplex
Golflengte (Tx/Rx)	1310 nm
Max. Kabellengte	10 km
Interface Standaard	10GBASE-LR
DDM/DOM Ondersteuning	Ja (Digital Optical Monitoring)
Voeding	3.3V
Bedrijfstemperatuur	0°C tot 70°C

FAQ

Wat is het verschil tussen deze module en een Multi-Mode module?

Het grootste verschil zit in het bereik en de gebruikte kabel. Deze Single-Mode module gebruikt een zeer dunne glasvezelkern en een laser om afstanden tot 10km te overbruggen. Multi-Mode modules gebruiken een dikkere kern en LED/VCSEL lichtbronnen voor kortere afstanden (vaak tot 300m of 400m).

Welke kleur kabel moet ik gebruiken voor deze module?

Voor Single-Mode modules gebruikt u standaard gele glasvezelkabels (OS1 of OS2). Oranje of aqua kabels (OM3/OM4) zijn Multi-Mode en werken niet goed met deze module.

Kan ik deze 10G module in een 1G SFP-poort gebruiken?

Meestal niet. Een SFP+ module past fysiek vaak wel, maar 1G poorten ondersteunen zelden de 10G snelheid. Andersom (een 1G module in een 10G poort) werkt vaak wel, afhankelijk van de switch-instellingen.

Is deze module hot-swappable?

Ja, SFP+ modules zijn hot-swappable. U kunt de module in de switch steken of eruit halen zonder de stroom van het apparaat te halen.

Moet ik de module reinigen voor gebruik?

De module wordt doorgaans geleverd met stofkapjes. Laat deze zitten tot u de kabel aansluit. Als het optische vlak vuil is, kan dit het signaal ernstig verstoren. Reinigen met een geschikte glasvezelreiniger is aan te raden bij hergebruik.
